Бульдозер Shantui SD 16. Технические характеристики и спецификации

Стальная гвардия из Поднебесной в своё время заняла одну из ведущих позиций на мировом рынке строительной техники. На пике активности компании-производителя бестселлером стал Shantui SD 16.

Как и всем стальным представителям строительного сектора этого семейства, Shantui SD 16 в наследство досталась ходовая идентичная японскому бульдозеру Komatsu D-65.

Скажем так, побратим гусеничного «самурая» из Японии получил аналог двигателя Caterpillar С3306 — силовой агрегат C6121.

Техническая комплектация

Сегодня эту марку бульдозеров оснащают силовыми агрегатами Tier IIIb Cummins, Shangchai и Weichai.

Если первым комплектуют технику для европейского рынка, то второй тип двигателя рассчитан на внутренний рынок, а третий — ставят в экспортный вариант.

Марка
Shangchai WeichaiCummins
МодельSC11CB184G2B1 Евро-2 WD10G178E25 Евро-2NTA855-C450 Евро-2
Мощность178 л. с.178 л. с.450 л. с.
Вес960 кг1160 кг1400 кг

Бульдозер Shantui SD 16 в базовом исполнении как раз и оснащён четырёхтактным Shangchai SC11CB184G2B1с водяным охлаждением.

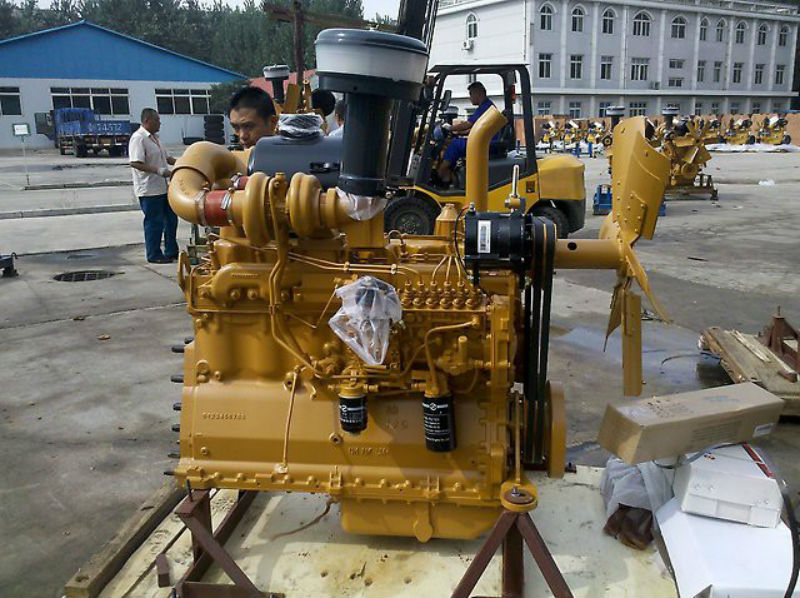

Двигатель к Shantui SD 16

Его мощность находится в пределах 178 л. с., а экологический стандарт соответствует «Евро-2». В нём подача топлива организована по технологии прямого впрыска, задействован турбонагнетатель и дополнительный охладитель.

Инженеры снабдили данную модель многодисковыми подпружиненными бортовыми фрикционами мокрого типа. А сам тормоз бортового фрикциона идёт с гидроусилителем и плавающей лентой.

У бульдозера SD 16 задействован гидропривод на ручном управлении и планетарная механическая коробка передач, в которой предусмотрено по три скорости для переднего и заднего хода.

При этом главная передача представлена конусообразной одноступенчатой со спиральным зубом механической системой, для которой, как и для других режимов, работает принцип принудительной смазки.

Кроме того, в данной модели бульдозера внедрён трёхэлементный одноступенчатый однофазный гидротрансформатор с функцией автоблокировки Lockup.

Так что органичный тандем из основных узлов трансмиссии Shantui SD 16 позволяет оператору переключать передачи прямо на ходу и выбирать оптимальный режим движения с помощью одного рычага управления.

Модульный концепт ходовой от Shantui

Для модели SD 16 как, впрочем, и для всего семейства бульдозеров Shantui характерен движитель гусеничного типа.

Акцент поставлен на модульную конструкцию, которая предусматривает установку гусеничных траков разных типоразмеров и исполнения в зависимости от климата и ландшафта.

В ходовой задействованы гусеницы, опорные однобортные и двубортные катки, поддерживающие катки, направляющее и сегментное колёса.

В данном исполнении запроектировано на каждую из сторон: по 2 поддерживающих и по 6 опорных катков.

При этом данная серия бульдозеров оборудована именно ходовой полужёсткого типа с жёстким креплением опорных катков гусеничной ленты.

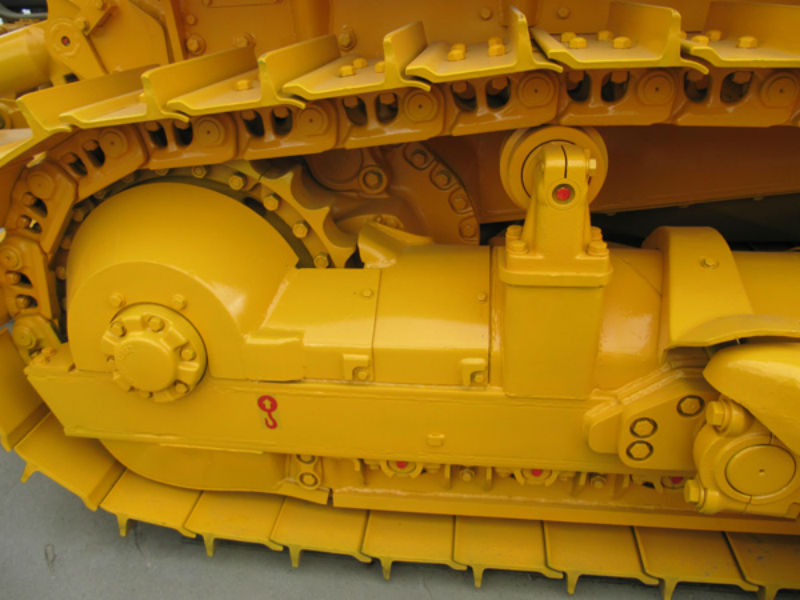

Ходовая бульдозера SD 16

В бульдозере SD 16 на любую из сторон гусеницы приходится по 37 траков, ширина каждого из которых составляет 510 мм, шаг при этом равен 203,2 мм, а размер рабочей колеи в ширину достигает 1880 мм.

Несмотря на свои габариты, а масса бульдозера без навесного оборудования составляет 17 тонн, машина выполняет различные производственные манипуляции с удельным давлением на грунт в 0,067 МПа.

Кстати, развивает скорость бульдозер неплохую — предел передней скорости установлен на отметке в 9,63 км/ч, а для задней — 12,53 км/ч.

Обслуживать серию SD инженеры рекомендуют с промежутком 250 моточасов для систем фильтрации и комплектующих, а для топливного резервуара этот интервал составляет каждые 50 моточасов.

Рабочие метаморфозы бульдозера

Бульдозер SD 16 опционально производитель готов укомплектовать одним из трёх видов отвала и трёхстоечным/одностоечным рыхлителем.

Если для первого типа навесного оборудования предусмотрено три модификации с определёнными типоразмерами, то для второго всего один вариант исполнения.

При этом вес техники увеличивается до 19,5 тонны, если машину дополняет либо рыхлитель, либо отвал.

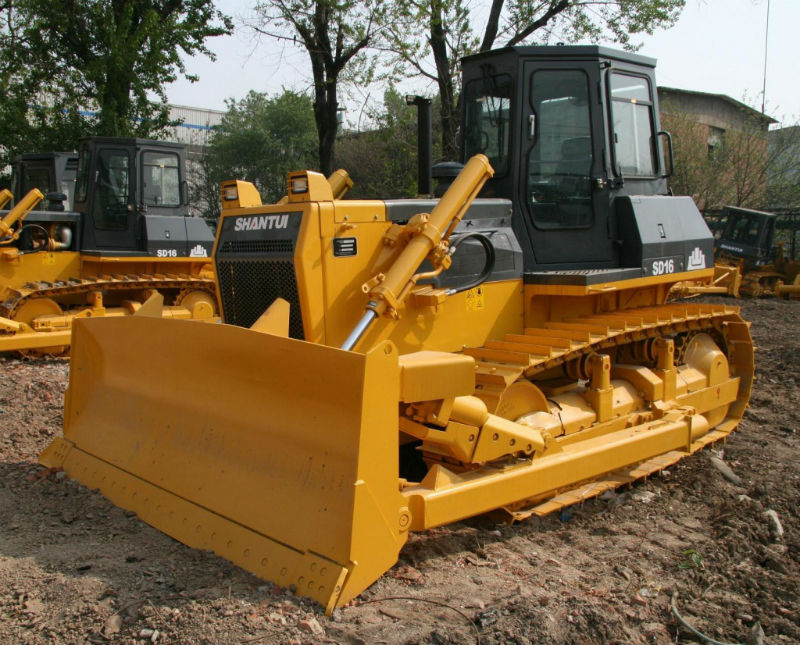

Бульдозер SD 16

Итак, на выбор предлагается: отвал угловой объёмом 4,3 м3, сферический 5 м3 и прямой с неповоротным гидроперископом 4,5 м3.

Согласно характеристикам, отвал имеет заглубление 0,54 м, и высоту подъёма 1,095 м.

Что же касается рыхлителя, то им дополняют только машины, где задействован один из двух типов отвалов: прямой наклоняемый либо поворотный.

Сам рыхлитель имеет массу 2,5 тонны и оснащён тремя зубьями, с помощью которых способен копать на глубине до 572 метров.

Эргономика и элементы управления

Конструкторы в SD16 создали комфортное рабочее пространство, разметив все системы и органы управления машиной на максимально близком расстоянии.

Так рычаги управления навесным оборудованием расположили по отношению к сиденью оператора симметрично с обеих сторон.

А контрольные датчики и приборы не перекрывают друг друга, создавая требуемую визуализацию для контроля состояния техники и рабочих параметров.

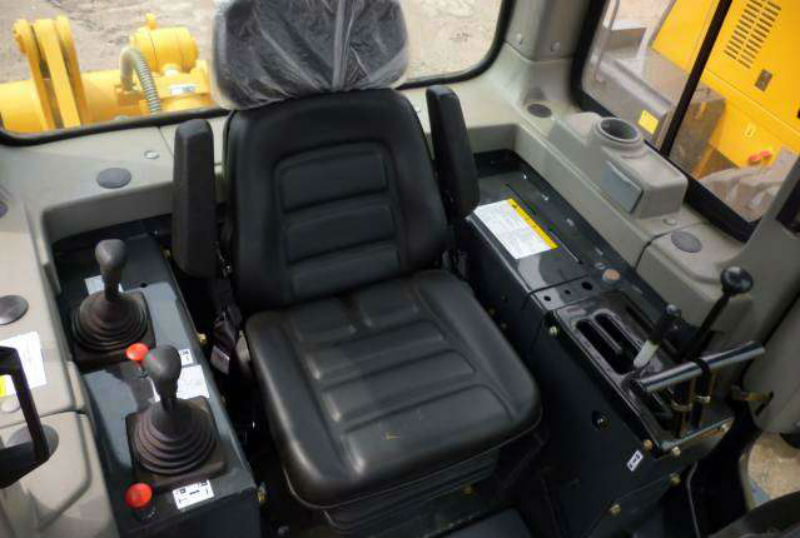

Органы управления бульдозера SD 16

Благодаря отделочным шумоизоляционным материалам в кабину из вне практически не проникает шум и пыль. К услугам оператора и кондиционер, и автономный отопитель.

Поскольку кабина установлена на пневматическую подвеску, то во время движения независимо от типа дорожного покрытия поглощаются любые колебания и вибрации.

Оператор может выбрать удобное для себя положение при помощи регулировки своего сиденья: наклон, высоту, направление (вперед/назад).

Модификации базовой версии

Линейка семейства Shantui SD16 дополнена ещё тремя специализированными моделями — SD16E, SD16L, SD16S.

Причём конфигурация серийного ряда начинается с базового агрегата, выступившего прототипом под следующие образцы техники: экстра-болотный и болотный вариант, для пустынных и высокогорных районов, версия для производственных задач в гуще лесного массива, ну и как стальной помощник на полигоне захоронения ТБО или на угольной электростанции.

МодификацииSD16SD16CSD16FSD16L/SD16TLSD16R
Масса, кг1700017000170001846017700
Мощность двигателя, кВт120120120120120
Предельное заглубление отвала, мм530-540530530530530
Макс. уклон, град3030303030
Ширина/высота отвала:
– прямой, мм3388/11493556/11203388/11494150/9605150/1578
– поворотный, мм3970/10903970/1090
– U образный, мм3556/11203556/1120
Удельное давление на грунт, МПа0,0670,0670,0670,0270,027

Модификации SD16 отличаются от своих собратьев не только числом роликов в ходовой части, но и типом гусеничных башмаков, а также навесным оборудованием и перечнем сопутствующих характеристик.

При этом их объединяет применение модульной конструкции и отличные показатели выносливости в условиях природных зон, заложенных инженерами.
